COPV Hasar Toleransı Ömür Gösterim Yönergeleri

Bu makale 2025 Teknik Güncellemesinden alınmıştır.

NESC, kompozit üstten sarılı basınçlı kapların (COPV) performansını ve daha da önemlisi bu karmaşık, yüksek basınçlı depolama sistemlerinin nasıl başarısız olabileceğini daha iyi anlamak için önemli miktarda zaman ve kaynak yatırımı yaptı. Fırlatma araçlarında ve uzay araçlarında yüksek basınçlı itici güç ve yaşam destek sistemi sıvılarını depolayan bu gemiler NASA'da her yerde bulunur ve arızaların felaket olma potansiyeli vardır.

Bu yıl NESC, NASA memurları ve destek yüklenicilerinin COPV'ler için hasar toleransı gösterim verilerinin geliştirilmesinde veya değerlendirilmesinde kullanılması amaçlanan bir dizi kılavuz üzerindeki çalışmayı tamamladı. Bu yönergeler, NESC'nin kurum çapındaki COPV uygulamalarını değerlendirme ve insan ve robotik uzay uçuşlarında kullanılan COPV'ler için standart olan AIAA S-081'in ve NASA-STD-5019'un hasar toleransı gerekliliklerine uyum için en iyi uygulamaları derleme konusundaki deneyimine dayanmaktadır. Uzay Uçuşu Donanımı için Kırılma Kontrolü Gereksinimleri.

Daha önce "güvenli yaşam" olarak anılan hasar tolerans ömrü, servisten önce tespit edilebilir çatlakların mevcut olduğunu varsayar ve bu tür çatlakların, en kötü durum konumlarında ve yönlerinde, servis ömrü boyunca arızaya dönüşmeyeceğini gösterir. Çatlakların beklenen servis döngüsünün dört katı içinde arızaya (sızıntı veya dengesiz büyüme) ulaşmamasını gerektiren 4x ömür faktörü uygulanır.

Bu yönergelerin amacı, NASA personelini S-081 gerekliliklerini uygulamada desteklemek ve aynı zamanda tarihsel olarak farklı yorumlara sahip olan alanları açıklığa kavuşturmaktır. Kılavuzlar, hasar toleransına yönelik yaklaşımların ihtiyatlı olmadığı tespit edilen NESC değerlendirmelerinden yararlanarak, destekleyici verilere dayanarak riski en aza indirmeye yönelik en iyi uygulamaları sunuyor ve bunu yeni standartlar getirmeden yapıyor. Kılavuzlar, aşağıdakiler de dahil olmak üzere hasar tolerans ömrünün birçok yönüne değinmektedir:

• COPV mekaniği ve model korelasyonu,

• Hasar toleransı için en kötü durum lokasyonlarının belirlenmesi,

• Tahribatsız değerlendirme (NDE),

• Çatlak en boy oranlarının ele alınması,

• Otofretaj çatlağı büyümesinin ele alınması,

• NASGRO gibi bir çatlak-büyüme analiz yazılımı kullanarak analiz yaparak hasar-tolerans ömrü gösteriminin gerçekleştirilmesi,

• Kupon veya kap testi ile hasar-tolerans ömrünün gerçekleştirilmesi ve

• Sürekli yükte çatlak büyümesinin ve çevre destekli çatlamanın ele alınması.

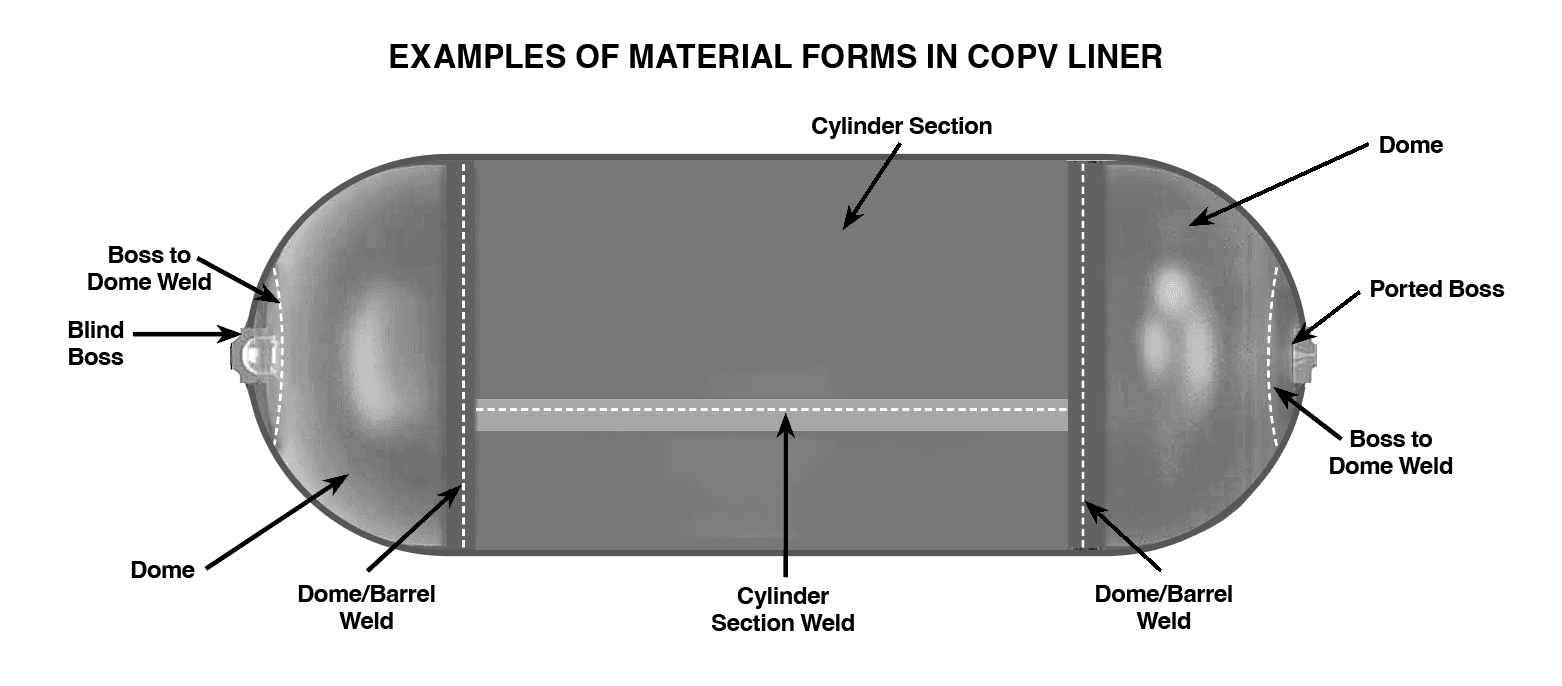

Kılavuzlar, hasar toleransı değerlendirmesi için en kötü durum konumlarını belirlerken katkıda bulunan faktörlerin (gerilme/gerinim, malzeme özellikleri, kalınlık ve başlangıç ​​çatlak boyutu) değerlendirilmesine yönelik bir yöntem sunar. Tanımlanan bölgeler farklı astar malzemesi formlarını ve kaynaklarını gösterir ve her formda, o form için kullanılan NDE yöntemine göre başlangıç ​​çatlak boyutu, minimum kalınlık ve tepe gerilme/gerinim seviyesi belirlenir. Kılavuzlar daha sonra COPV'deki her malzeme formu ve en kötü durum konumuyla hasar toleransını ele almak için en iyi uygulamaları sağlar.
